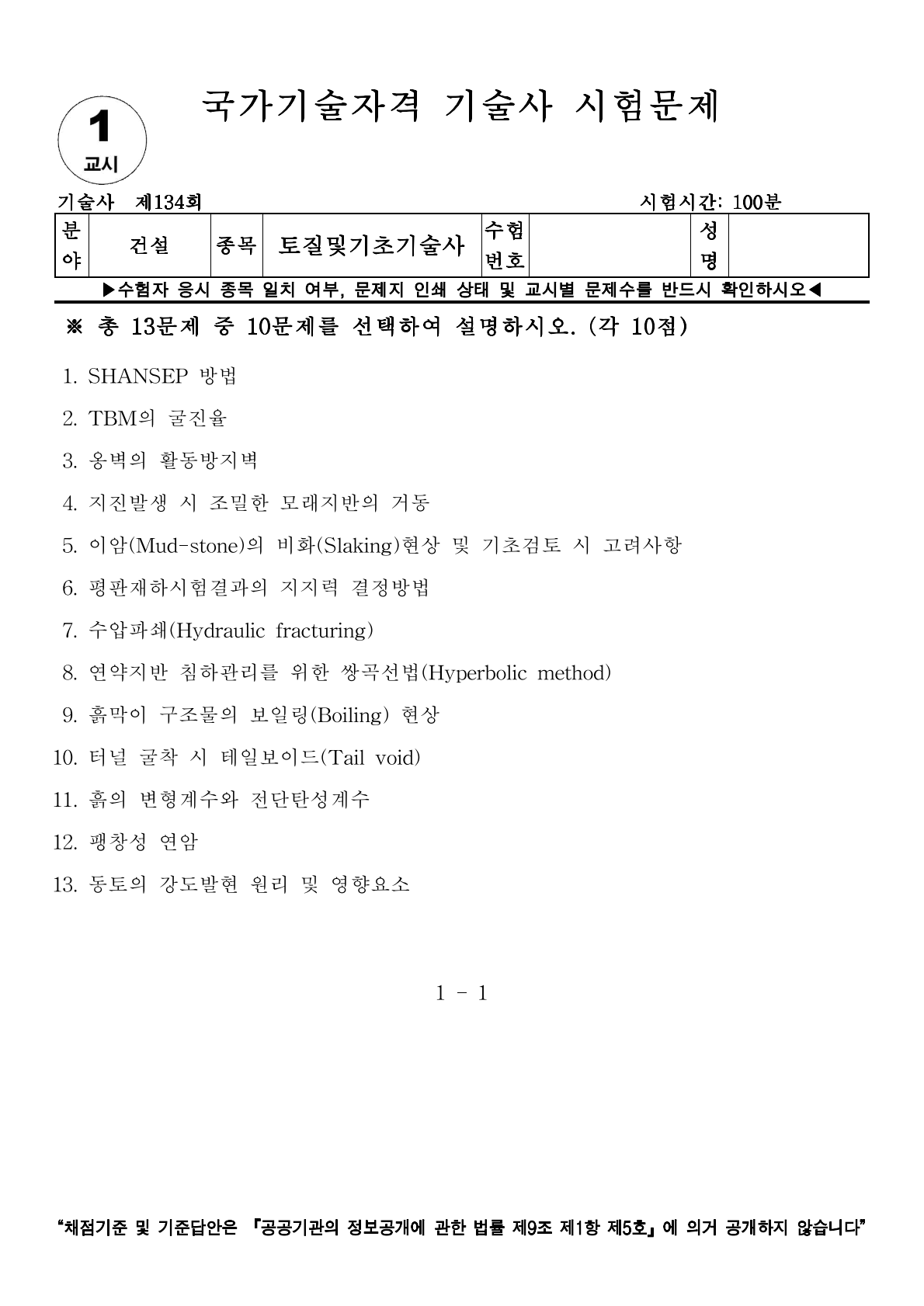

[토질 및 기초 기술사] 134회 1교시 기출문제 11번

11. 흙의 변형계수와 전단탄성계수



Ⅰ. 변형계수의 개요

- 흙의 변형계수는 하중 작용 시 응력–변형률 관계로부터 산정되는 강성 계수로, 기초·옹벽·사면 등 구조물 변형 예측의 기본 물성으로, 비선형 재료인 흙의 특성상 응력범위·구속압에 따라 변화

---

Ⅱ. 전단탄성계수의 개념

- 전단탄성계수는 흙에 전단하중이 작용할 때 발생하는 전단응력–전단변형률 비로 정의되며, 동적해석·지진응답·지반동탄성 해석의 핵심 계수이며, 전단변형률 수준에 따라 Gmax→Gsec→Gdeg로 구분

---

Ⅲ. 변형계수(E)의 특징과 산정방법

1) 특징

• 응력–변형률 곡선의 기울기, 구속압·재하이력 의존
• 점토는 배수/비배수 조건에 따라 E 변화
• 사질토는 상대밀도·구속압 함수로 증가

2) 산정방법

• 실내시험: 삼축압축시험(E50, Esec), 일축압축(Ei)
• 현장시험: 평판재하시험(Ep), 프레셔미터(Em), 딜라토미터(ED), SPT·CPT 기반 경험식
•  경험식: Schmertmann, Janbu의 E–qc, E–N값 상관식

---

Ⅳ. 전단탄성계수(G)의 특징과 산정방법

1) 특징

• 전단변형률 γ → 0 일 때 최대전단탄성계수(Gmax)
• 동적 시험(PS-Logging, SCPT)으로 결정
• 비선형성을 가지며 변형률 증가 시 G 감소

2) 산정방법

• 실내시험: 비틀림전단시험, 공진주시험(Resonant column)
• 현장시험: 탄성파 시험(Seismic CPT, Down-hole, Cross-hole)
•  G = ρ Vs² (ρ: 단위질량, Vs: 전단파 속도)

---

Ⅴ. 변형계수와 전단탄성계수의 상관관계 및 활용

• 탄성론 관계식: E = 2G(1 + ν)
• 체적변형계수 K와는 E = 3K(1 – 2ν)
• 지반의 하중–변위 해석, 구조물 지지력·침하 예측, 동적해석에서 필수
• Gmax는 미소변형, Esec는 중간변형, E50은 실무적 범위에서 적용

---

Ⅵ. 설계 및 시공 시 고려사항

• 지반의 응력역사·구속압·변형률 수준 고려하여 계수 선정
• N값·qc 단순 적용 지양, 현장계측 기반 보정 필수
• 연약지반의 경우 배수조건(Drained/Undrained) 명확화
• 동적해석 시 G–γ 곡선, 감쇠비(Damping) 함께 고려
• 대형기초·터널·사면의 경우 위치별 이방성 반영

---

Ⅶ. 기술자적 제언 및 결론

- 변형계수(E)와 전단탄성계수(G)는 지반의 선형·비선형 거동을 규정하는 핵심 물성치로서 해석 정확도에 직접적 영향을 미친다. 시험결과를 단순 적용하기보다는 현장 조건·응력경로·계측값을 종합적으로 평가해 최적 값을 선정해야 하며, 특히 동적·지진해석에서는 Gmax와 감쇠특성의 신뢰성 확보가 필수적
