[토질 및 기초 기술사] 134회 1교시 기출문제 9번

9. 흙막이 구조물의 보일링(Boiling) 현상



Ⅰ. 보일링(Boiling) 현상의 개요

- 보일링은 굴착 시 굴착저면 또는 흙막이 배면의 상향 수압이 토립자의 유효응력을 소거하여 지반이 끓듯이 솟구치는 파괴 현상을 말하며, 연약한 사질토·실트질 지반에서 배수 조건이 불리할 때 주로 발생

---

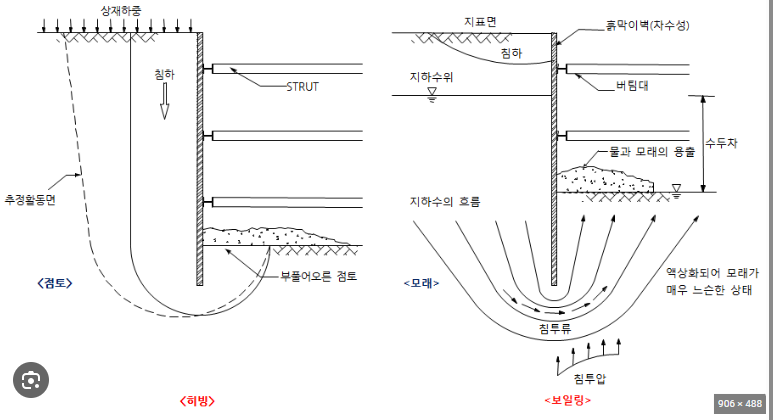

Ⅱ. 보일링 발생 메커니즘의 개념

- 보일링은 상향 침투수압 > 토립자 자중에 의한 유효응력이 되어 전단강도가 소거되는 현상으로 다음의 흐름으로 전개된다.
1) 굴착저면에서의 수두차 증가

2) 흙막이 배면의 수압집중 및 상향 침투유속 증가

3) 유효응력 → 0 근접

4) 토립자 부유 → 지반의 끓음 현상(Boiling)

5) 굴착저면 파괴 → 토사 유출 → 흙막이 전도·활동 위험 증가

---

Ⅲ. 보일링 현상의 특징 및 판정 기준

1) 보일링의 주요 특징

• 굴착 저면에서 모래·실트가 물과 함께 비등하듯 용출
• 현장에서는 “물+토사 분출”, “바닥 솟아오름”, “흙탕물 증가”로 관찰
• 흙막이 변형과 연계되며 파이핑(Piping) 과 동반 발생 빈번
• 사질토 계열의 투수성 지반에서 빈번하며, 압밀이 필요한 점토지반에서는 드묾

2) 보일링의 정량적 판단 기준

• 상향 침투력(i) ≥ 한계침투력(ic) 일 때 발생
• 한계침투력(ic) = (Gs - 1) / (1 + e)
• 안전율(Fs) = ic / i (일반적으로 Fs ≥ 1.5 이상 확보 필요)
• Terzaghi 침투파괴 조건: 유효응력 σ′ = σ - u → 0 이 되는 조건에서 발생

---

Ⅳ. 보일링 방지를 위한 설계·시공 시 고려사항

1) 지하수위 및 배수 대책

• 굴착 전 지하수위 저하(Well point, Deep well) 실시
• 차수막(Cut-off) 설치로 수두차 감소
• 굴착 단계별 수압 계측(Piezometer) 필수

2) 굴착저면 안정 확보

• 굴착저면에 하부 프리로딩 혹은 모래·쇄석 포설로 자중 증가
• 탑다운 공법 등 저면 안정성이 우수한 공법 채택
• 투수성 높은 지반에서는 지중연속벽 두께·관입 심도 확보

3) 흙막이 구조물 설계 강화

• 차수성 높은 지하연속벽·CIP·SMW 적용
• 흙막이 벽체 하단을 불투수층까지 충분 관입
• 벽체 뒤채움부 여재(Backfill) 투수성 조절
• 지하수 이동 경로 최소화(그라우팅 등)

4) 현장 시공 관리

• 굴착 속도 조절, 강우 시 굴착 중지
• 배면 지하수 유입 모니터링, 탁도 증가 시 즉각 배수 대책
• 위험구간에 대한 일시적 하중 증가(사면 고정보강) 실행

---

Ⅴ. 기술자적 제언 및 결론

- 보일링은 초기 징후만 발견되어도 즉시 굴착을 중단해야 하는 고위험 침투파괴 현상이다. 설계 단계에서 지하수 분석, 한계침투력 검토, 벽체 차수성 확보가 중요하며, 시공 단계에서는 지하수 관리가 보일링 방지의 핵심이다. 기술자는 실시간 계측자료를 바탕으로 위험을 조기에 판단하고, 굴착 단계별로 수두차 변화에 따라 대응하는 선제적 지반안정 관리체계를 구축해야 한다.
