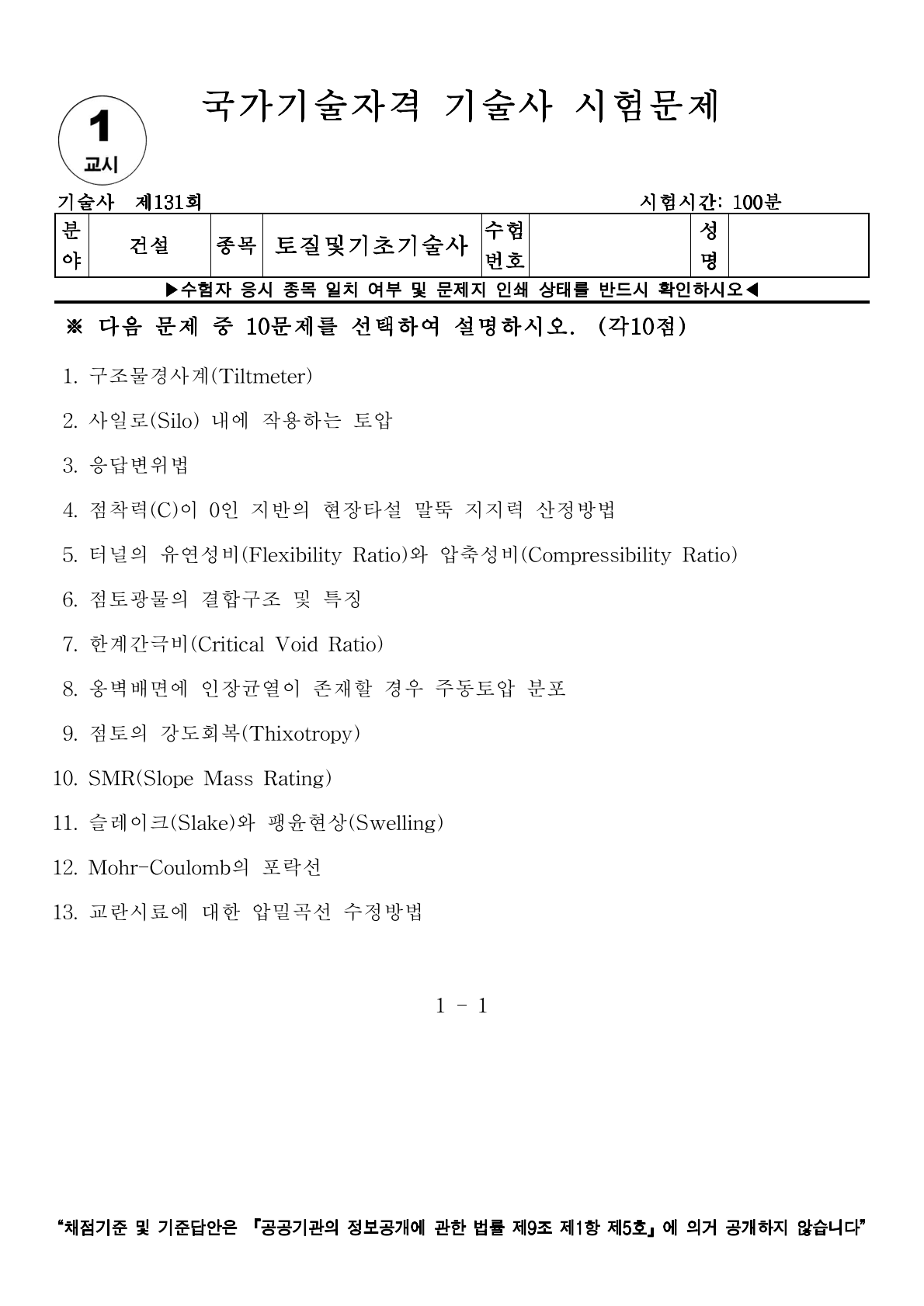

[토질 및 기초 기술사] 131회 1교시 기출문제 13번

교란시료에 대한 압밀곡선 수정방법

- 교란된 흙 시료로 얻은 압밀곡선은 실제 압밀 거동보다 완만하게 나타나는데, Schmertmann의 보정 방법으로 수정하며, 교란 시료 압밀곡선과 불교란 시료 압밀곡선의 간극비 교차점을 찾아, 이를 기준으로 불교란 시료의 압밀곡선을 추정하는 방식

1) 시료 교란: 시료 채취, 운반, 실험 과정에서 흙의 구조가 파괴되어 결합력이 상실되고, 선행압밀응력이 감소하며, 압밀곡선의 기울기가 완만해 짐

2) 낮은 압축지수: 교란으로 인해 압축지수가 실제보다 작게 얻어지므로, 압밀 특성을 정확히 파악하기 위해 수정 필요

방법	Casagrande 방법	Hvorslev 방법	Butterfield 방법 (정규화 곡선)	실무적 방법
내용	예민비·교란도 고려 → 압밀시험곡선 보정	교란시 초기간극비(e0) 과대 평가 → 자연 함수비로 환산하여 보정	압밀곡선을 정규화하여 교란 영향 최소화	초기 부분 제거 후, 고압 구간 직선을 연장하여 e–log p 곡선 재설정

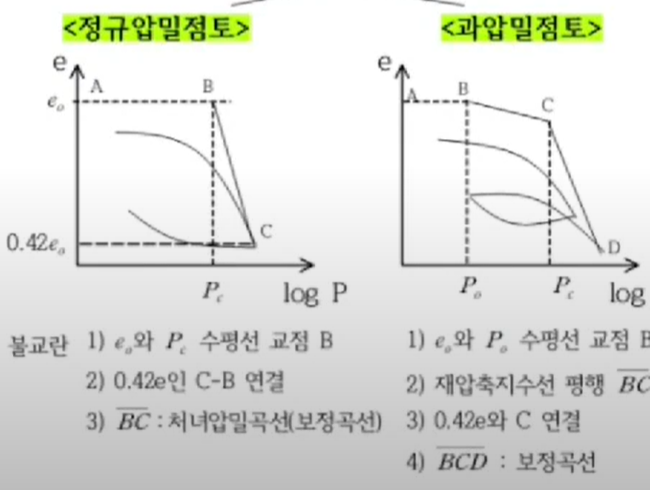

1) 교란시료 압밀시험: 실험실에서 얻은 교란 시료의 압밀시험 결과를 e-log P 곡선 작성

2) 간극비 교차점(e-intercept point) 찾기: 정규 압밀 점토일 경우, 압밀 곡선에서 간극비 교차점 파악

3) 보정 압축지수(Cc') 계산: 교차점에서 불교란 시료의 압축지수(Cc) 값을 얻어 보정 압축지수 산정

4) 수정 압밀곡선 작성: 보정 압축지수를 이용하여 불교란 시료의 압밀곡선(처녀 압축곡선)을 추정하여 작성

1) 시료 교란은 불가피하므로, 수정기법 적용을 통해 설계값 보정

2) 가능하면 현장시험(CPT, DMT 등) 결과와 병행하여 교차 검증 필요

3) 기술자는 교란시료 보정과정의 불확실성을 인식하고, 설계 시 충분한 안전율 확보
