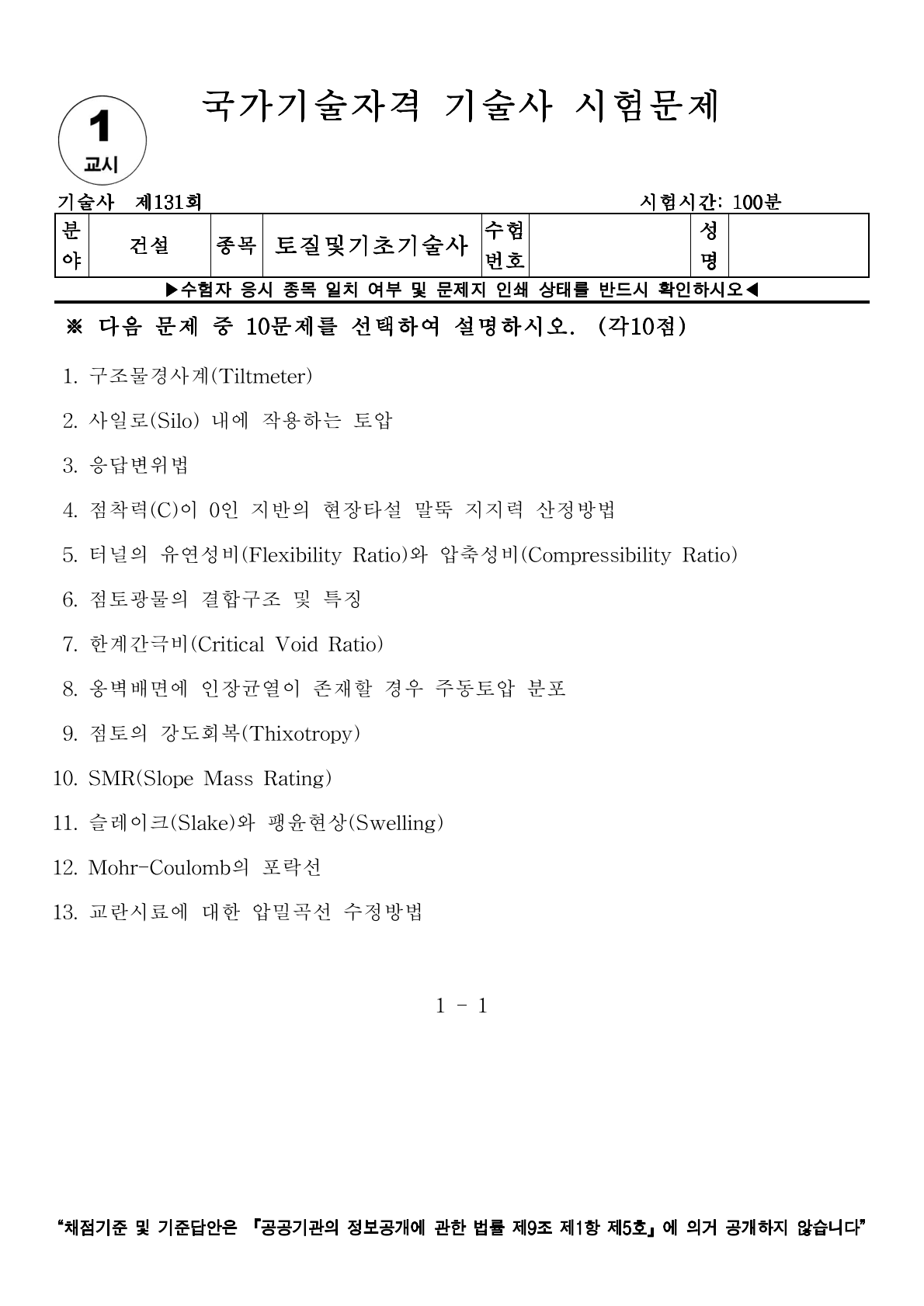

[토질 및 기초 기술사] 131회 1교시 기출문제 8번

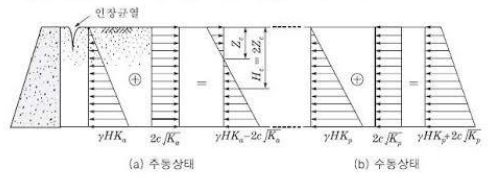

옹벽배면에 인장균열이 존재할 경우 주동토압 분포

1) 옹벽 배면의 흙은 인장력에 저항 불가 → 배면 상부에 인장균열 발생

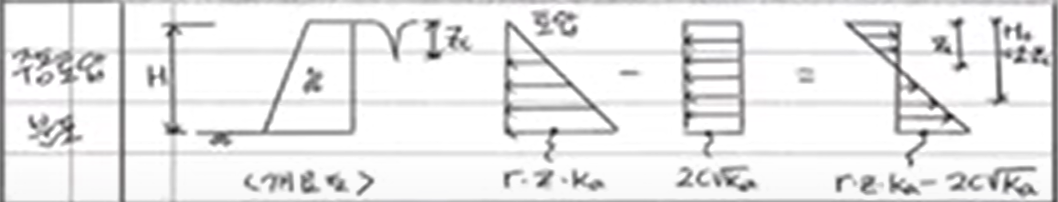

2)인장균열이 존재하면 토압은 벽체 상부에서는 작용하지 않고, 균열 저면부터 작용

① 균열 깊이 :

1) 균열 발생 시 상부 토압이 소멸 → 토압 합력 작용점이 하부로 이동
2) 합력 크기 감소 → 설계 시 안정여유 증가 가능
3) 그러나 실제 균열부에는 빗물 유입·동결융해 등으로 배수·안정성 문제 발생 우려

1) 설계 시 인장균열 깊이를 고려하여 합리적인 토압 분포를 적용

2) 배면 배수처리(필터재, 배수관) 및 균열 충전재를 통해 장기 안정성 확보

3)기술자는 균열의 존재 여부를 현장 조사 단계에서 확인하고, 설계·시공에 적극 반영
