[토질 및 기초 기술사] 135회 1교시 기출문제 9번

9. 터널 하중분담률



Ⅰ. 터널 하중분담률의 정의

- 터널 하중분담률이란 터널 굴착 시 발생하는 지반 하중을 지반 아치와 지보재(숏크리트, 록볼트 등)가 나누어 분담하는 비율이며 NATM 공법의 핵심으로, 지반의 자립 능력을 최대한 활용하여 경제적이고 안전한 지보 설계를 하는 것이 목적임

Ⅱ. 하중분담 메커니즘과 응력 전이

• 하중 전이: 굴착 직후 막장면(Face)에서 전방과 후방으로 하중이 전이되며, 거리(L)에 따라 분담률이 변화
• 지반-지보 상호작용: 지반이 변위되면서 하중을 스스로 지탱(Arching)하고, 남은 잔류 하중을 지보재가 수용

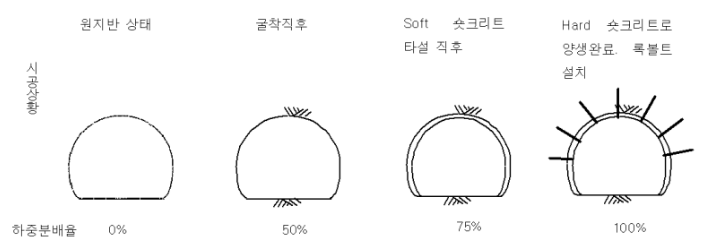

Ⅲ. 단계별 하중분담 특성 및 목적

1) 굴착 전: 지반이 하중을 100% 분담 (L ≥ 2D 후방)

2) 굴착 직후 (막장면): 지반 70~80%, 가상 지보압 20~30% 분담

3) 지보재 설치 후: 지보재의 강성에 따라 분담률이 결정되며, 시간 경과에 따라 최종 평형 상태 도달

4) 목적: 3차원 터널 시공 과정을 2차원 해석으로 효율적으로 모사하여 해석 시간을 단축하고, 터널 안정성을 평가하기 위함

Ⅲ. 설계 및 시공 시 고려사항

1) 설치 시기의 적정성: 지보재를 너무 빨리 설치하면 하중이 집중되어 파손되고, 너무 늦으면 지반 이완으로 붕괴 위험 발생

2) 강성 조절: 연약 지반일수록 지보재의 하중분담률을 높여야 하며, 강지보나 숏크리트 두께 조절 필요

3) 계측 관리: 내공변위 및 천단침하 계측을 통해 실제 하중분담 상태를 모니터링하고 필요시 보강

4) 3차원 효과: 막장 근방의 3차원적 응력 상태를 고려하여 굴착 단계별 하중분담률(λ) 산정

Ⅳ. 기술자적 제언

- 하중분담률은 지반 조건(RMR, Q-system 등으로 분석)에 따라 가변적

- 수치해석을 통한 이론값과 현장 계측에 의한 실측값을 비교 분석 → 최적의 지보 시기 결정
