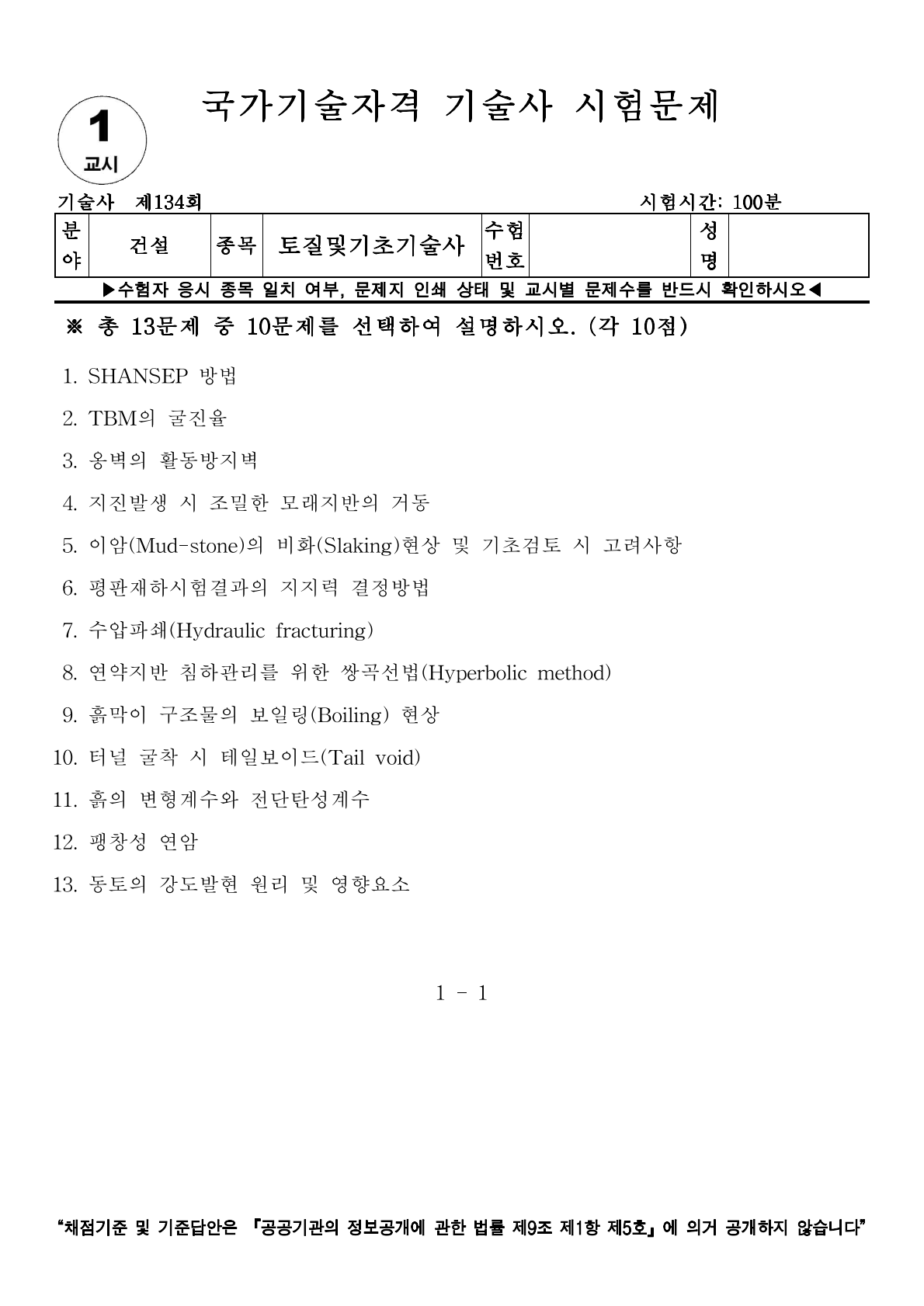

[토질 및 기초 기술사] 134회 1교시 기출문제 3번

3. 옹벽의 활동방지벽



Ⅰ. 옹벽의 활동방지벽 정의

- 활동방지벽(Key wall, Shear key)은 옹벽 하단기초 전면에 수직 또는 경사로 매입된 보조벽, 기초 지반과의 수평전단저항 증가를 목적으로 하며, 원리는 Rankine·Coulomb 토압에 의한 활동력에 대해 패시브토압 증가로 안전율을 향상임.

---

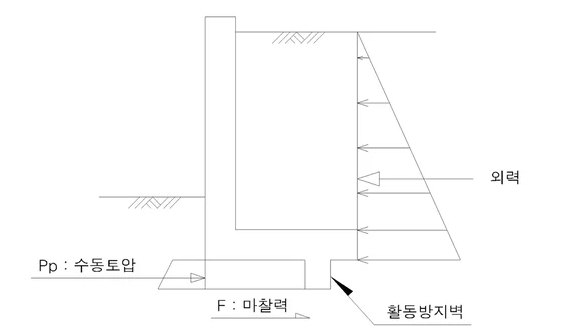

Ⅱ. 옹벽의 활동방지벽 개념도



---

Ⅲ. 활동방지벽의 역할 및 설계 개념

1) 활동저항력 증가
   ① 기초 전면에 매입 → 수동토압(Pp) 증가
   ② 활동안전율(FS ≥ 1.5) 확보에 유효

2) 수동토압 산정식

​

   Hₖ : 활동방지벽 매입깊이
   Kₚ : 수동토압계수

3) Shear Key 길이 선정
   ① 일반적으로 기초 폭 B의 0.2~0.3 정도
   ② 충분한 매입깊이 확보(활동면 외부까지)

4) 지반조건 고려
   ① 연약지반에서는 과도한 침하·전도 유발 가능 → 매입길이 조정
   ② 포화토에서는 수동저항 감소 → 배수 확보 필수

---

Ⅳ. 옹벽의 활동방지벽 장단점

장점	단점
옹벽 자중 증가 없이 활동안정 크게 향상 기초폭 최소화 가능 경사지·제한부지에서 유리	굴착 깊이 증가 → 시공성 저하 매입부 세굴·침하 발생 시 저항치 감소 지하수위 높을 경우 효과 저하

---

Ⅴ. 기술자적 제언

1) 활동방지벽의 설계 시 수동영역 교란(Smear zone)이 없도록 다짐·시공관리 강화 필요

2) 패시브토압의 과대평가를 피하기 위해 저감계수(0.7~0.9) 적용

3) 수동저항은 지반조건에 민감하므로 점검·보수 계획 포함한 장기안정성 검토

4) 활동안정 확보는 활동방지벽 단독이 아닌 배면 배수·기초형식·하중조건 등과 통합적 검토

---

✔ 10초 암기포인트

• 활동방지벽 = “Shear Key”
• 역할 : 수동토압 증가 → 활동저항 증가
• 길이 : B의 0.2~0.3
• 침하·세굴 시 성능 급감 → 시공품질 중요
