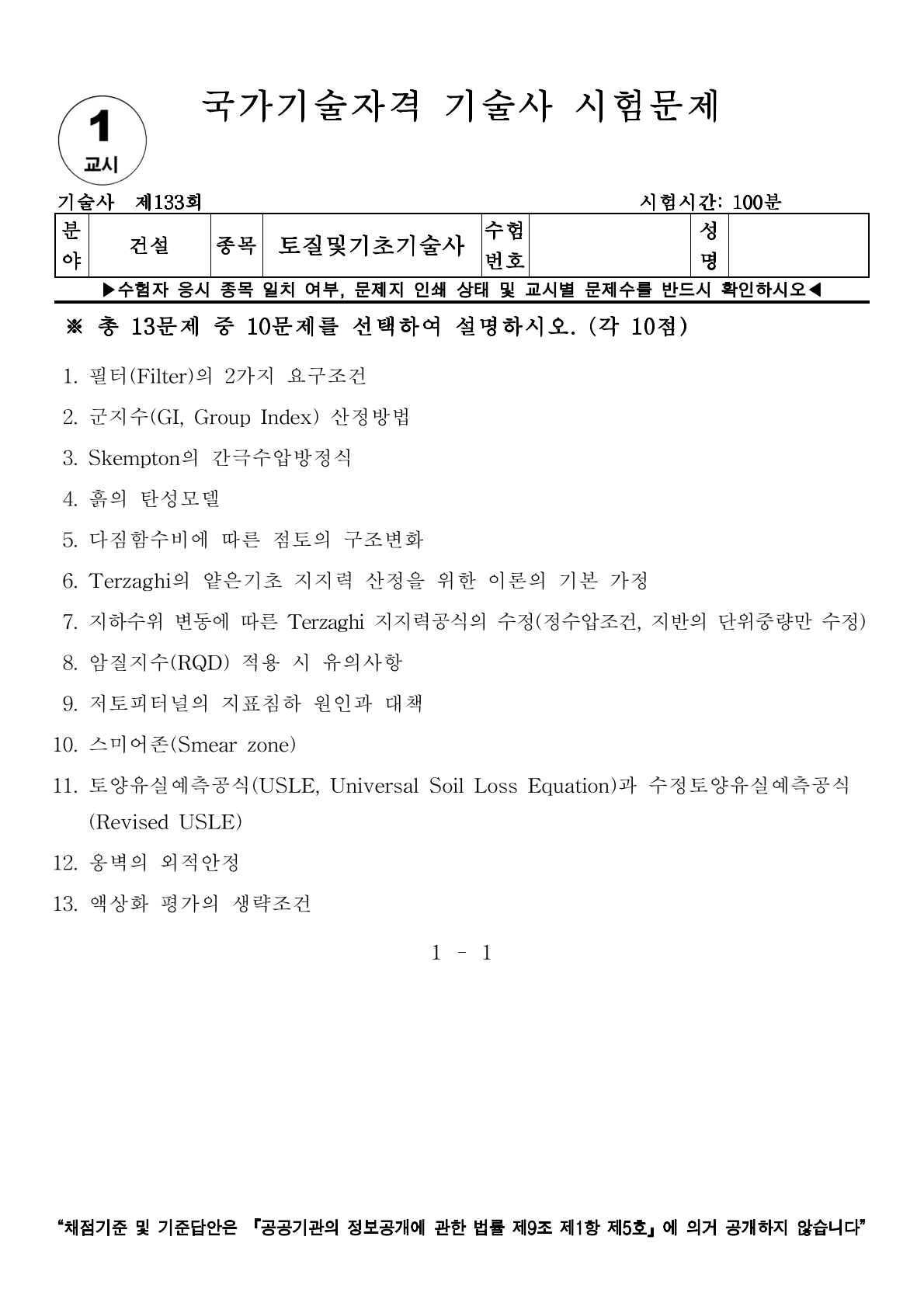

[토질 및 기초 기술사] 133회 1교시 기출문제 12번

옹벽의 외적안정

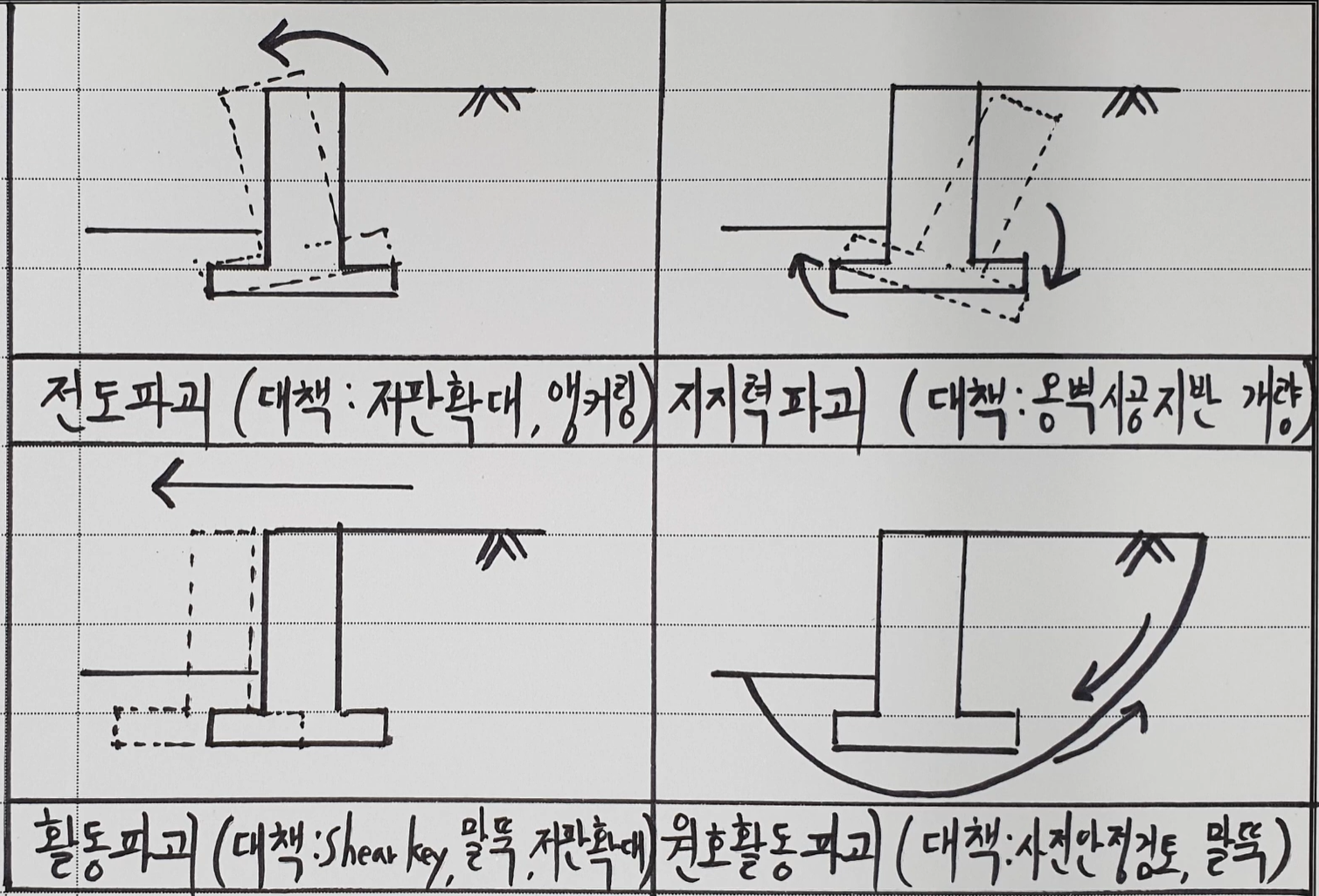

- 옹벽의 외적안정은 벽체 자체가 아니라 지반과의 상호작용에 의해 전체적으로 전도·활동·지지력파괴가 발생하지 않는 조건을 만족하는 것을 의미하므로 벽체의 형상, 하중, 지반조건에 따라 활동·전도·지지력 안정 검토가 수행

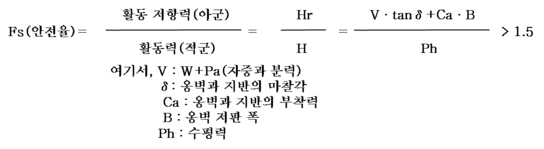

1) 활동(Sliding) 안정 : 수평방향 토압에 대한 저항력 확보

2) 전도(Overturning) 안정 : 전도모멘트에 대한 저항모멘트 확보

3) 지지력(Bearing Capacity) 안정 : 기초지반이 과도한 편심하중으로 파괴되지 않아야 함

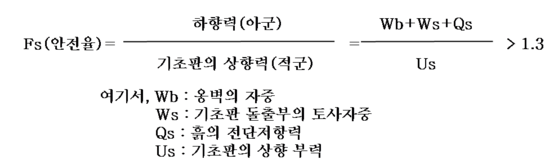

4) 부상에 대한 안정 : 지하수위 아래 설치된 U 형 옹벽은 정수압에 의한 상향 압력으로 옹벽의 솟음 발생

1) 배수 및 지하수압 영향 : 벽체 배면의 수압 상승은 토압 증가 및 안정 저하 → 배수공·배면자갈층 설치 필수.

2) 지진 시 안정성 : 수평지진계수 kh = 0.1~0.2 적용 → 등가정적법으로 검토.

3) 벽체형식 영향 : 중력식 < 반중력식 < 캔틸레버식 순으로 안정성 향상.

1) 외적안정 검토는 설계뿐 아니라 시공단계(굴착, 배면충전 중) 에서도 주기적 확인

2) 토압 산정 시 Rankine 또는 Coulomb 이론 적용 시, 토체조건(벽면마찰, 경사도) 의 정확한 반영

3) 배면토의 단위중량, 지하수위, 지진하중 등을 고려한 통합적 안전율 검토

4) 기술자는 안전율 확보 외에도 경제성과 시공성을 병행 고려한 합리적 형상비 설계 수행

✅ 핵심 요약
