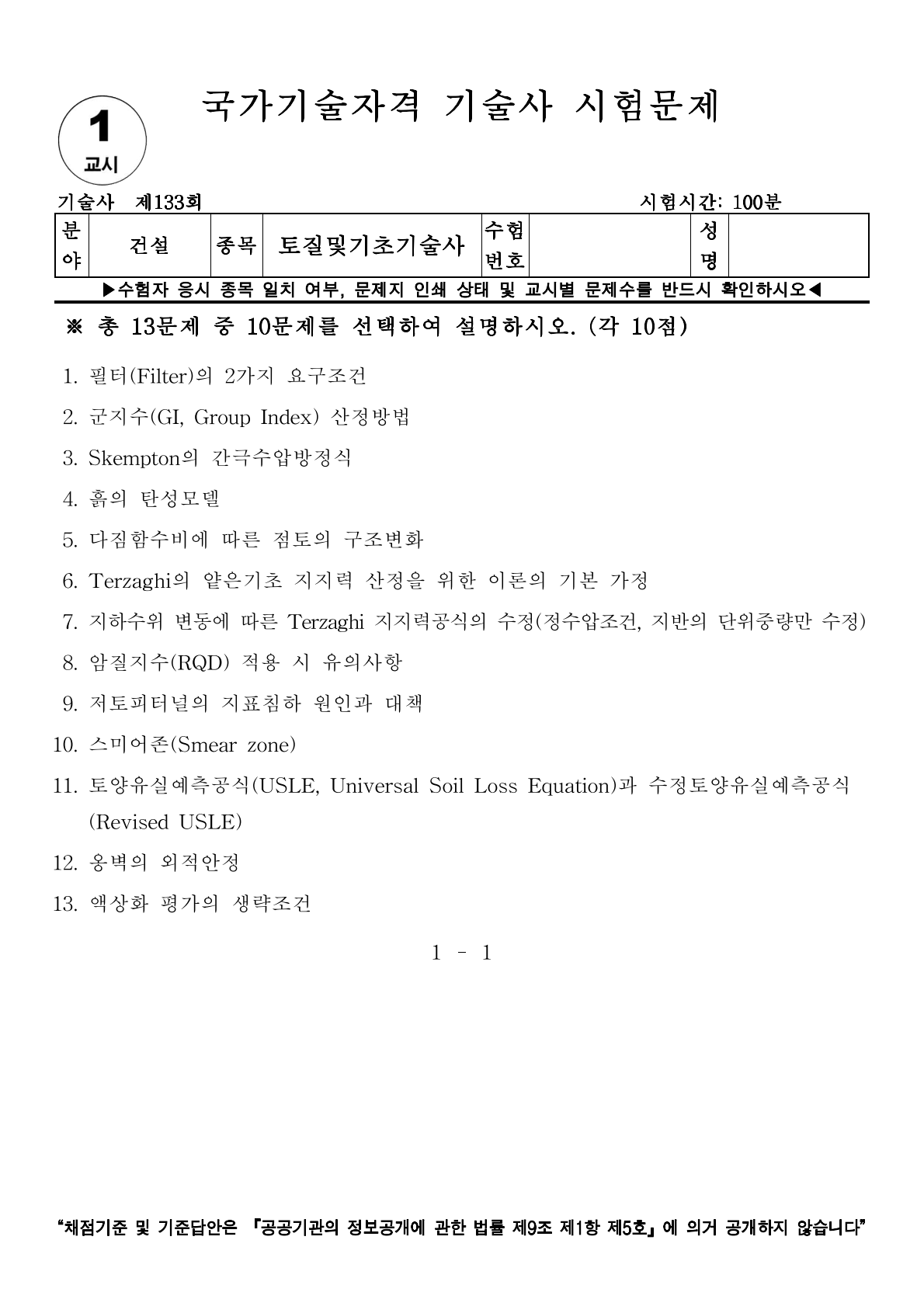

[토질 및 기초 기술사] 133회 1교시 기출문제 9번

저토피터널의 지표침하 원인과 대책

- 저토피터널은 터널 천단에서 지표까지의 피복토피가 터널지름(D)의 1.5~2.0배 이하인 경우를 말하며, 상부지반의 피복효과가 부족해 굴착 시 응력재분배와 천단변위가 직접적으로 지표로 전이된다

1) 굴착에 따른 지반이완 및 체적감소 : 굴착면에서 응력감소 → 주변지반 전단이완 발생

2) 지반 보강 미흡 또는 지보 지연 : 초기지보 설치 지연 시 천단하중 직접 전이

3) 지반조건 불량 : 연약토, 풍화암 등에서는 자립불능으로 천단침하 확대

4) 지하수 배수·수위저하 영향 : 굴착 중 배수로 인한 지반 체적감소 및 추가침하 발생

5) 굴착오차 및 과굴착 : 시공 중 굴착단면 초과 시 공극형성으로 인한 국부침하

6) 인접구조물 및 하중 영향 : 상부 도로, 건축물 하중이 천단영역에 집중될 경우 침하 가속

1) 사전 지반보강 : 천단 및 측벽에 그라운드앵커, 파이프루프, 마이크로파일, 주입공법(C, N, JG 등) 적용

2) 즉시 지보 및 초기변형 억제 : NATM 시공 시 숏크리트·록볼트·강지보재 즉시 시공

3) 지하수 제어 : 배수공법(웰포인트, 드레인공) 또는 차수공법(그라우팅, 차수막) 병용

4) 계측관리 및 피드백 : 천단침하, 지표침하, 내공변위 등 3단계 계측시스템 구축 및 공정별 관리

5) 시공방법 개선 : 굴착단면 축소, 소구경 병렬굴착, 상향굴착 등 변형분산형 시공법 적용

1) 저토피터널은 지반조건 및 피복두께 변화에 민감하므로, 3D 수치해석(FEM)으로 변형영향 사전검토 필요

2) 시공 중에는 지표변위속도 기준관리(예: 1mm/day) 를 설정하여 위험조기감지

3) 기술자는 지보재 시공시점, 지반강도, 지하수위 변화를 종합적으로 관리하여 침하 최소화
